Что нужно знать, если Вы решили произвести подбор и монтаж системы видеонаблюдения.

Решение для организации видеонаблюдения на своем участке для каждого человека является вопросом со многими неизвестными.

В данной статье мы с Вами попробуем разобрать ряд технических моментов организации охранного телевидения с разными задачами. «Синтез Безопасности» попробует обойтись без заумных терминов, непонятных несведущему человеку, а также объяснить, как правильно подойти к вопросу подбора видеокамер, видеорегистраторов, жестких дисков, блоков питания, разъемов и проводов.

Первая ошибка при выборе системы видеонаблюдения состоит в том, что клиент не в состоянии объяснить цели и задачи, стоящие перед системой, тем самым вводя в заблуждение специалиста, пытающегося подобрать оборудование системы видеонаблюдения. Ведь видеокамера — это сложный прибор, имеющий огромное количество настроек и характеристик, и поэтому нужно детально подходить к вопросу подбора системы видеонаблюдения.

Давайте разберем некоторые моменты, на которые нужно обратить внимание.

Мы не будем вдаваться в характеристики матриц видеокамер, а попробуем сконцентрироваться на основных моментах правильного подбора системы охранного телевидения.

1. Видеорегистратор

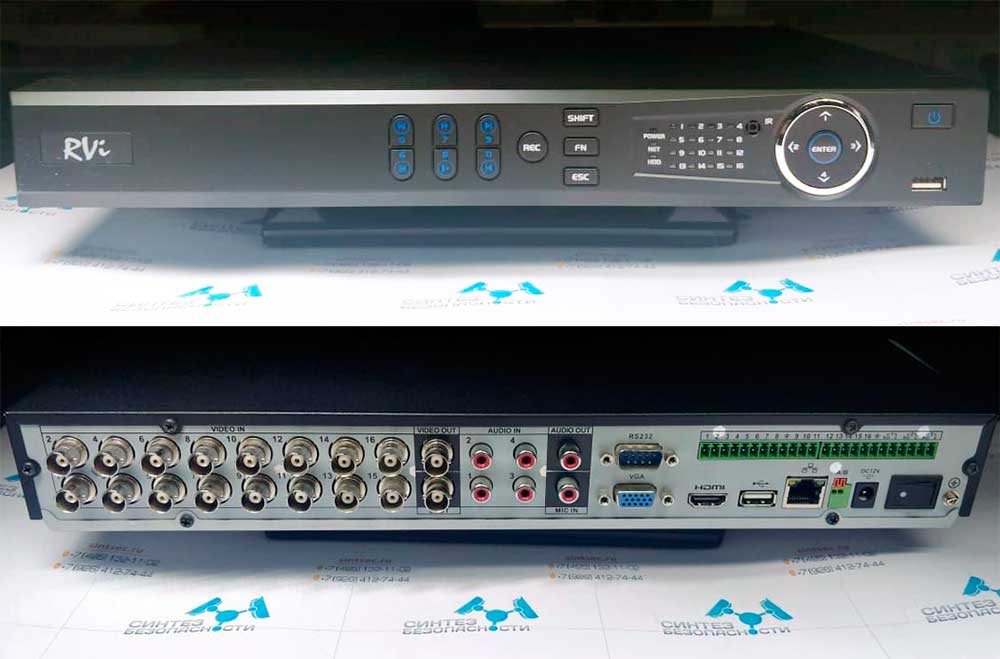

Видеорегистратор

Это центральная составляющая любой системы охранного телевидения. Именно он ведет запись, производит хранение и воспроизведение всех событий.

Работает по следующему принципу: камеры видеофиксации подключаются к видеорегистратору по кабелям и передают на него информацию. Если требуется производит сжатие и запись на жесткий диск.

Просмотреть видео можно при подключении монитора, телевизора или используя удаленное подключение.

Видеорегистраторы имеют множество особенностей:

  • Количество подключаемых видеокамер
  • Количество подключаемых камер IP
  • Скорость записи
  • Максимальное разрешение подключаемых видеокамер
  • Используемый тип сжатия изображения
  • Количество имеющихся аудиоканалов
  • и т.д.

Подразделяются на четыре типа:

  1. Видеорегистратор для систем аналогового видеонаблюдения. Эти регистраторы работают только с аналоговыми видеокамерами сигнал с которых приходит непосредственно на видеорегистратор.

  2. Автомобильный видеорегистратор используется в транспорте для контроля и решения возможных спорных ситуаций.

  3. IP или NVR видеорегистратор. Работают только с IP видеокамерами. Информация от видеокамеры приходит к видеорегистратору посредством сети Ethernet.

  4. Видеосервер предназначен для работы с большим количеством видеокамер и распределенных систем.

2. Объектив

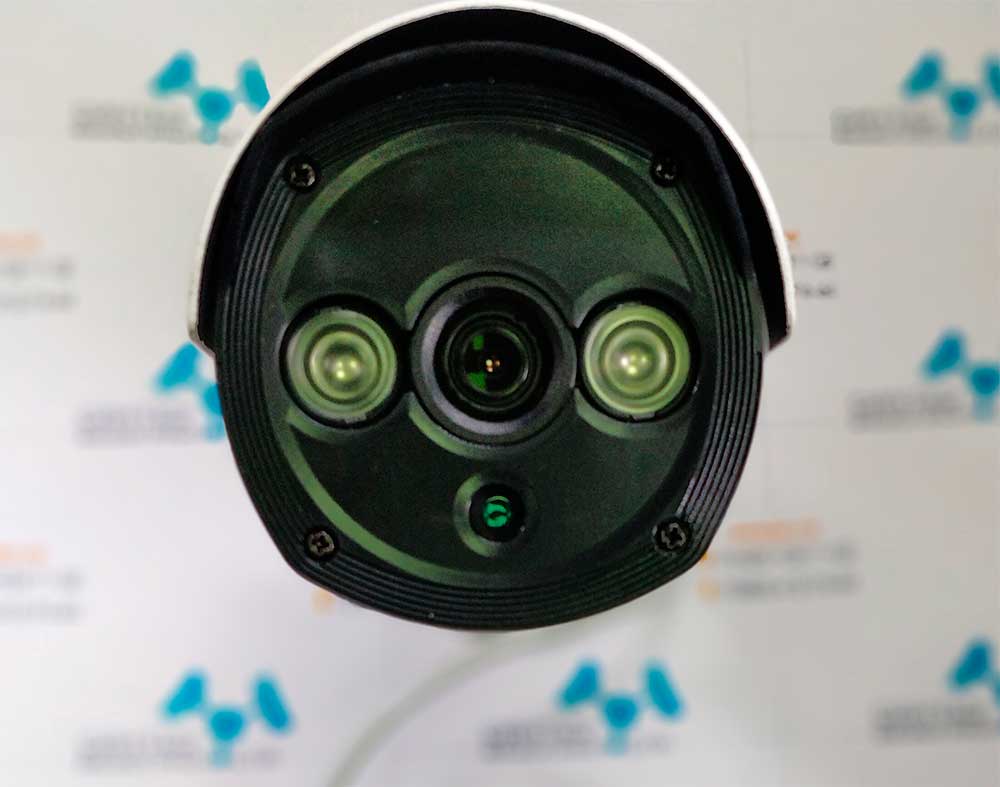

Объектив камеры видеонаблюдения

Основная ошибка, которую допускают специалисты по подбору, — это неправильный подбор видеокамеры с объективом, удовлетворяющим требованию заказчика.

Объектив — это дорогостоящая составляющая видеокамеры, зачастую превышающая в два, а то и в три раза стоимость камеры видеонаблюдения. Поэтому к подбору объектива нужно подходить очень правильно.

Так, многие монтажные организации, занимающиеся монтажом систем видеонаблюдения, не выезжая на обследование объекта, на котором планируется установить систему видеонаблюдения, в круговую подбирают видеокамеры с вариофокальными (обозначаются следующим образом 2,8-12, 5-50 и т.д. обязательно через дефис) объективами, присутствие которых в данной системе организации видеонаблюдения просто не нужны, а значительное количество камер может обойтись и с фиксированными объективами (2,8мм, 3,6мм и т. д. без дефиса). Чем меньше показатель, тем больше угол обзора, поэтому для детального просмотра участка до 10 метров достаточно объектива 2,8мм.

Удаленные участки территории – наоборот, объективом с фокусным расстоянием 16 мм. Это значительно снизит стоимость системы видеонаблюдения на Вашем объекте и с тем же результатом даст превосходную картинку каждой видеокамеры. Нужно просто понимать для себя именно ту зону, которую Вы хотите просматривать.

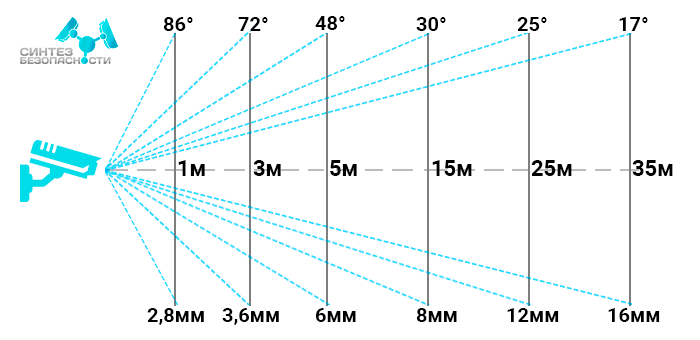

Таблица фокусных расстояний и углов обзора

Фокусные расстояния и углы обзора для системы видеонаблюдения

Фокусное рас­стоя­ниеУгол обзораРас­стоя­ние до объекта
2,8мм86°0—5м
3,6мм72°0—6м
6мм48°5—10м
8мм30°10—20м
12мм25°25—35м
16мм17°35—50м

3. ИК подсветка

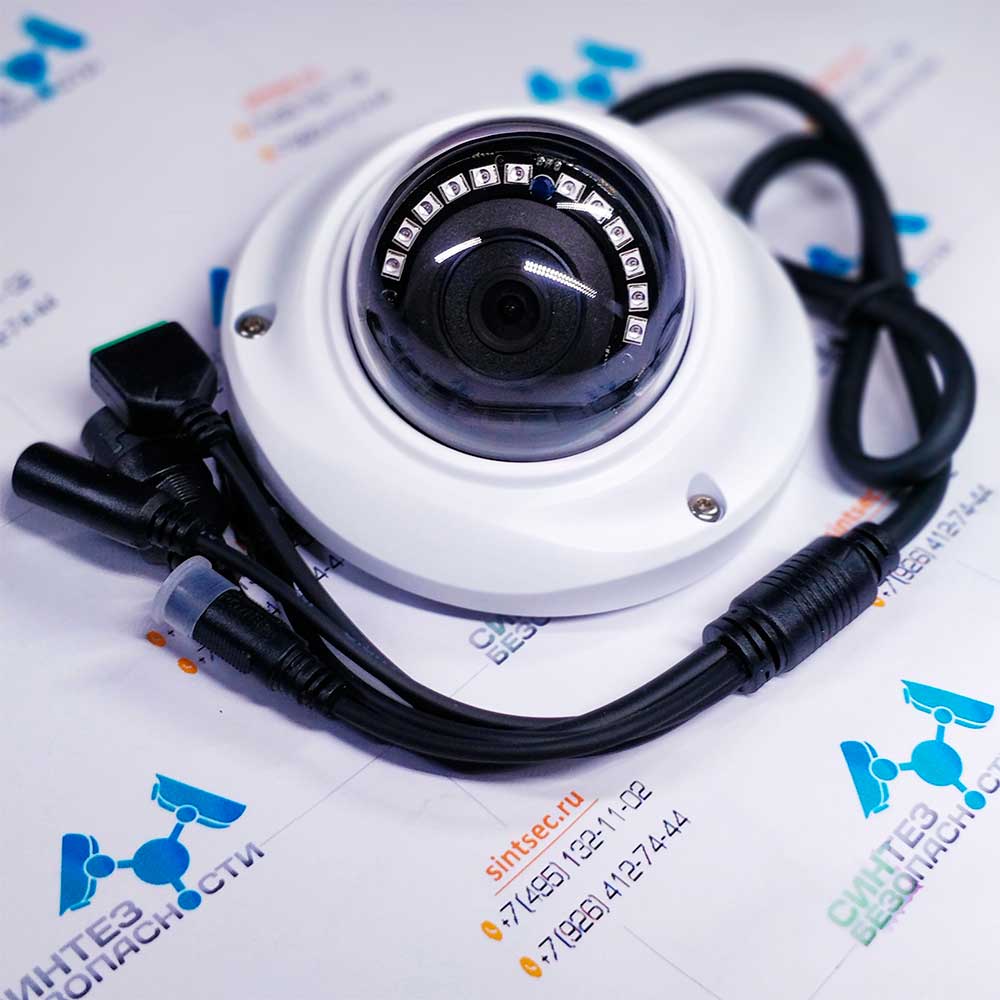

ИК подсветка камеры видеонаблюдения

Инфракрасная подсветка — это ещё один момент, который удорожает или удешевляет систему видеонаблюдения. Она может быть 10 метров, 15 метров, 20 метров, и так далее и закончиться где-то на отметке 200 метров. Естественно, чем больше дальность подсветки, тем дороже камера видеонаблюдения.

Поэтому при выборе этого параметра нужно понимать, на сколько видеокамера должна подсветить зону обзора, так как несоблюдение выбора этого параметра удорожает систему на этом этапе, а также и на следующем. Ведь дальность подсветки напрямую влияет на энергопотребление видеокамеры, что в совокупности приводит к покупке и установке в систему видеонаблюдения более дорогостоящего блока питания, и трате энергии на подсветку абсолютно ненужных участков территории.

4. Матрица

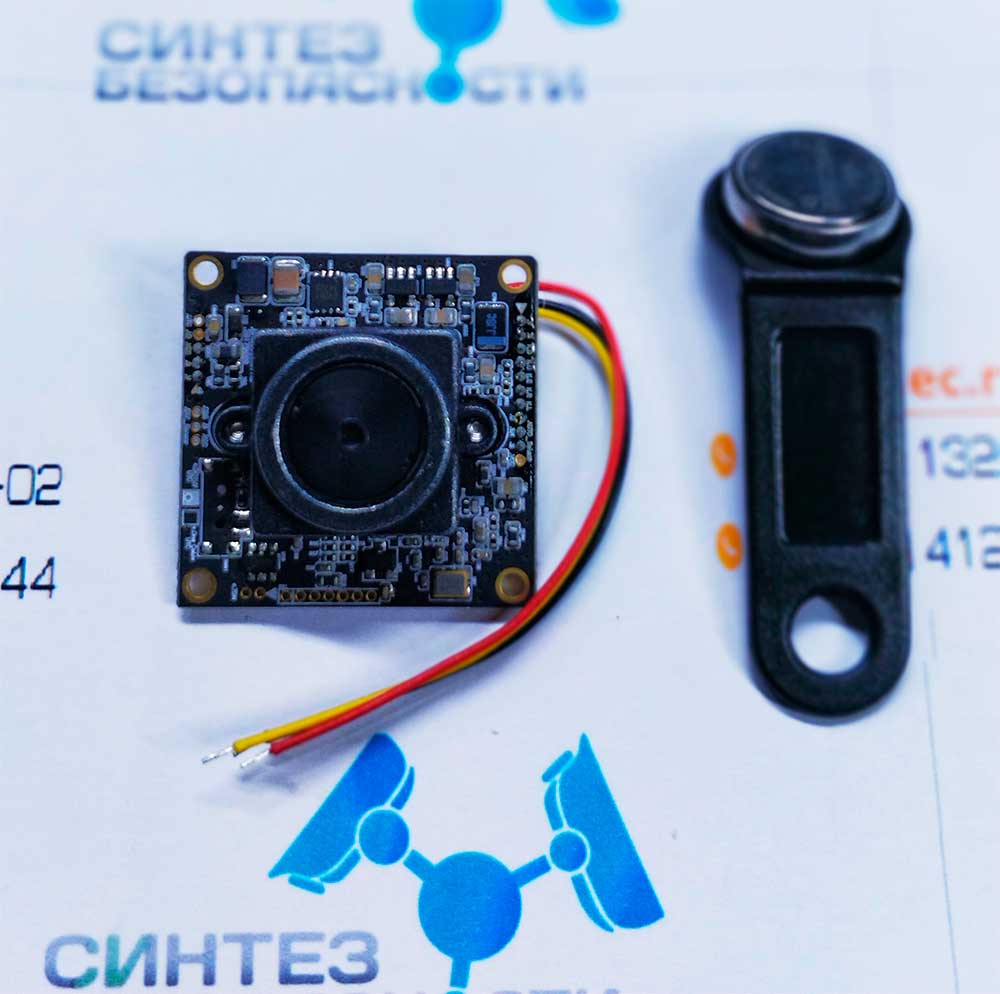

Матрица камеры видеонаблюдения

Это отдельный вопрос, на который нужно обратить внимание. Обозначение матрицы выглядит следующим образом: 1/2", 1/3”,1/4” и так далее. Бытует мнение, что чем больше размер самой матрицы, тем лучше — шумность меньше, картинка четче, угол обзора гораздо больше. Но это не так. На самом деле нужно обращать внимание на пиксели, так как этот показатель не менее важен, чем размер матрицы. Большее количество пикселей даёт и картинку лучше. Поэтому совокупность этих двух показателей очень важна при выборе камеры видеонаблюдения.

5. Источник питания

При выборе источника питания нужно ориентировочно для себя понимать, какую функцию он должен выполнять. Ведь для реализации проекта по обеспечению своего участка системой видеонаблюдения можно применить как резервированный источник питания, так и обычный преобразователь. Все зависит от сетей, питающих Ваш дом.

Если имеют место отключения сети электроснабжения, то в этом случае целесообразно применить резервированный источник питания (внутри данного источника питания установлена аккумуляторная батарея), который не даст возможности отключиться видеокамерам. Но в этом случае обязательно нужно и видеорегистратор подключить к бесперебойному источнику питания, т.к. одно без другого работать не может.

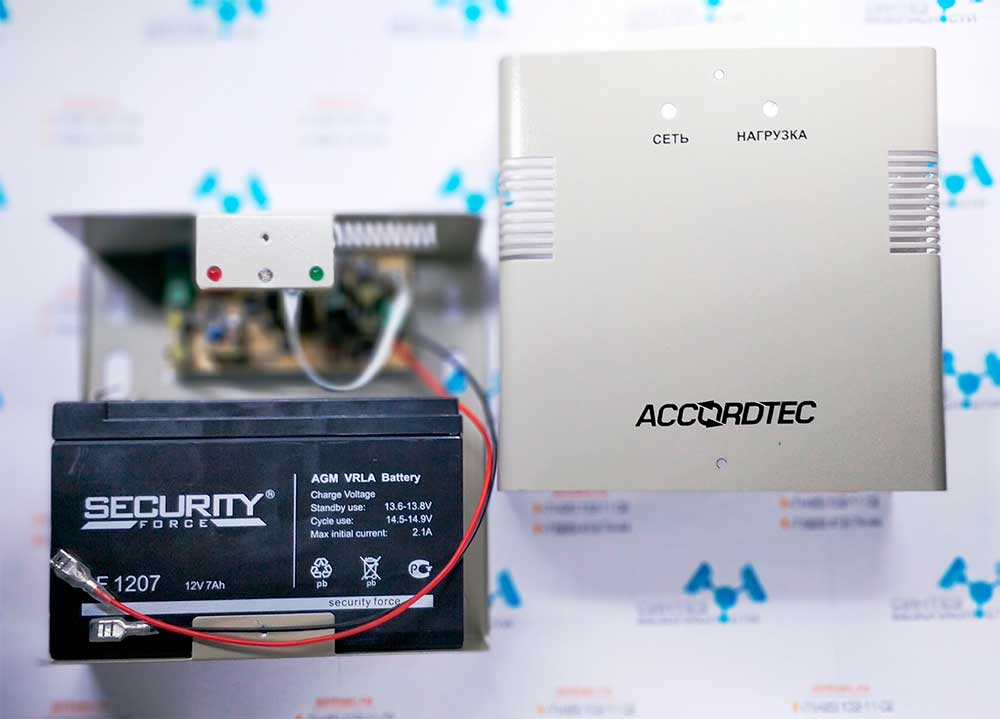

Резервированный источник питания для видеонаблюдения

Если же с сетями электроснабжения всё в порядке, можно смело применять обычные источники питания. Но обязательно нужно просчитать совокупную нагрузку всех видеокамер, подключаемых к данному источнику питания. Она измеряется ампер часами (А/ч).

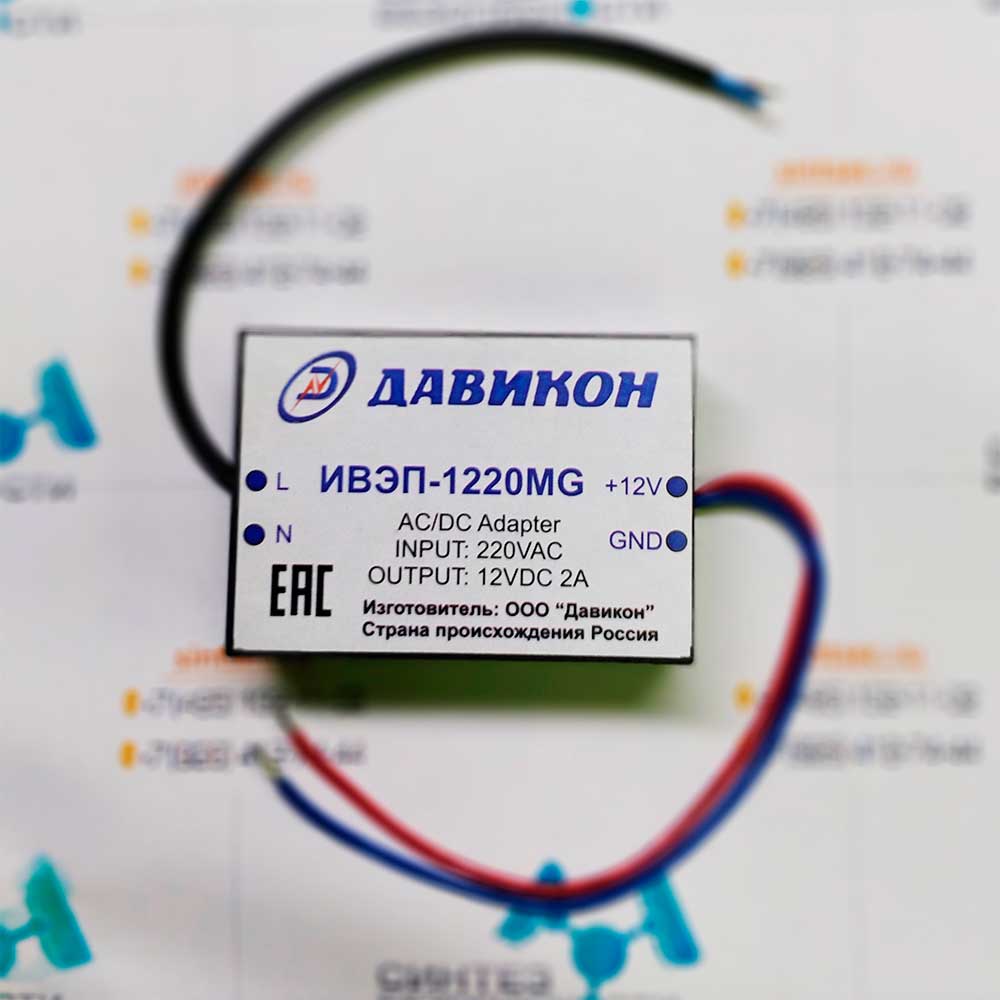

Источник питания для видеонаблюдения

Просчитать нужно таким способом, чтобы были учтены все режимы работы видеокамер.

Такие как работа в ночном режиме (включение ИК подсветки), а также подогрева в зимнее и холодное время года, когда потребление питания видеокамерой увеличится.

6. Запись и хранение

Жесткие диски следует подбирать только предназначенные для работы в системах видеонаблюдения. «Синтез безопасности» рекомендует следующих производителей:

  1. Western Digital предлагает рынку WD Purple – специальный жесткий диск для регистраторов, предназначенный для круглосуточной работы в системах видео-безопасности.

  2. Seagate предлагает линейку Skyhawk спроектированную специально для работы в системах видеонаблюдения.

А дальше для подбора емкости жесткого диска нужно опираться на следующие факторы:

  • количество видеокамер,

  • разрешение самой видеокамеры.

В данном случае уместно обратиться за консультацией к специалистам занимающимся монтажом и обслуживанием данных систем.

7. Провода

Это ещё один вопрос со многими неизвестными. Для любой проводной системы видеонаблюдения нужны, естественно, провода. Здесь, наверное, правильно разделить аналоговое видеонаблюдение, IP видеонаблюдение и монтаж видеонаблюдения на сетях Wi-Fi. Для монтажа аналогового видеонаблюдения нужен провод питания, как правило, это двухжильный кабель и коаксиальный (для самой картинки). В данном случае нужно проложить два кабеля, что не совсем удобно.

На рынке на данный момент существует огромное количество проводов для систем видеонаблюдения. Но целесообразно остановиться на двух:

  • кабель КВК

  • кабель RG

Комбинированные кабеля в одной оплетке имеют три кабеля (два питания и один видео), что очень удобно при монтаже. Сечение кабеля питания выбирается из расчета расстояния от камеры до видеорегистратора. Если расстояния небольшие (20-30 метров), то достаточно сечения 0,5, если больше то 0,75. Это указано на маркировке, например, 2х0,5 или 2х0,75.

Для IP видеонаблюдения используется UTP или FTP кабель. В этом случае для Вас нет разницы, какой применить. FTP отличается от UTP только наличием экрана. Если Вы прокладываете кабель отдельно от кабелей электроснабжения, то кабель FTP не нужен. Сечение данных кабелей 0,52 мм, а количество жил должно быть равным восьми.

И самое важное, как для аналогового, так и для IP видеонаблюдения, это учитывать место прокладки. Кабель для монтажа на улице должен быть обязательно медным («Синтез Безопасности» не рекомендует использовать омедненные аналоги ни на улице, ни в помещениях). Это будет немного дороже, но в процессе эксплуатации затраты окупятся с лихвой.

8. Разъемы

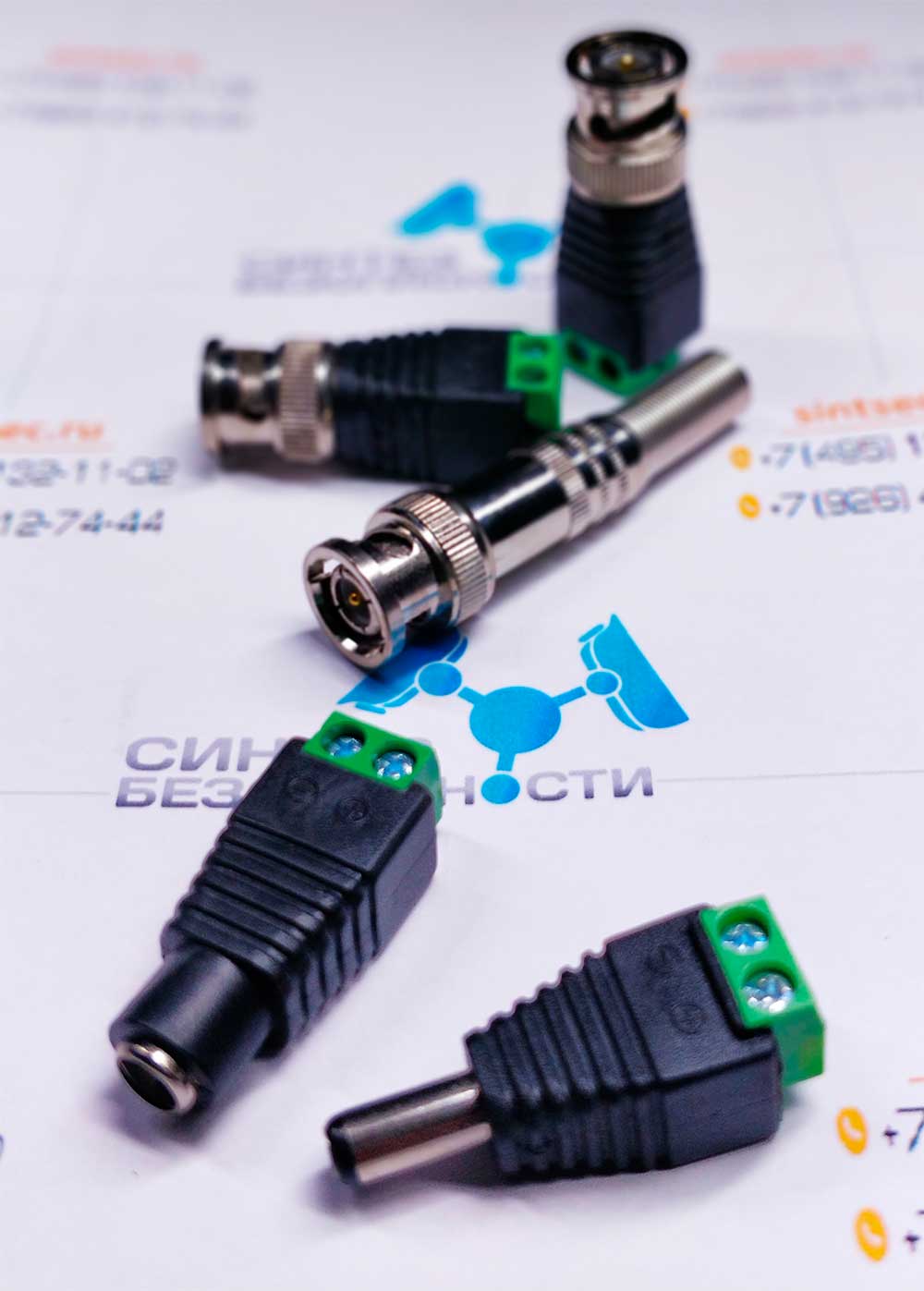

Разъемы для видеонаблюдения

В данном разделе нет смысла углубляться в ассортимент разъемов, требуемых для реализации монтажа системы видеонаблюдения, так как их на рынке огромное количество. Важно понимать, что разъём с маркировкой BNC служит для подключения и передачи видеосигнала. Их нужно два на каждую видеокамеру (один для камеры, а другой для подключения видеорегистратора). Разъемы AC — это питание Вашей видеокамеры, и они подбираются из расчета 1 шт. на каждую видеокамеру.
